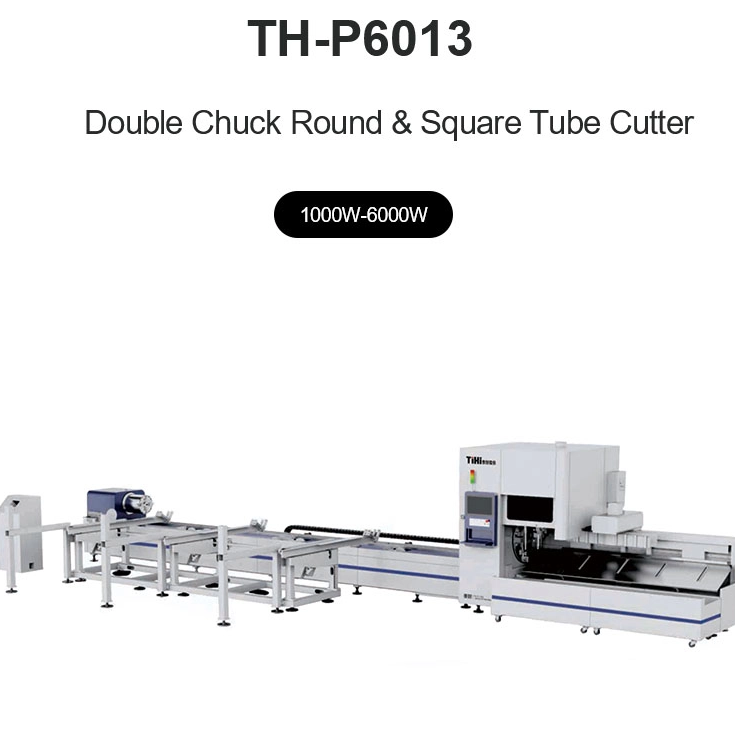

Máquina de corte por láser de fibra de metal profesional para tubos y tuberías de círculo cuadrado

Configuración del producto:

1. Cuerpo de máquina de soldadura pesada especial

Software profesional para análisis de elementos finitos, muchas veces para optimizar el diseño, mejorar el rendimiento dinámico del sistema de cama;La cama adopta un riel guía lineal, alta velocidad, alta precisión, transmisión de piñón y cremallera, velocidad máxima de posicionamiento de 100 M/min.

La estructura de 'panal' evita que el estrés térmico afecte la precisión de la cama;También puede cortar la vibración generada cuando la cama funciona a alta velocidad.

Máquina de corte láser de fibra de metal profesional para tubos con tubo circular cuadrado de acero inoxidable al carbonoMáquina de corte láser de fibra de metal profesional para tubos con tubo circular cuadrado de acero inoxidable al carbono

2. Cabezal láser de enfoque automático: Raytools o BOCI

1) La configuración óptica optimizada y el diseño de flujo de aire suave y eficiente mejoran significativamente la calidad y eficiencia del corte.

2) Enfoque automático, reducción de la intervención humana, rango de enfoque automático -12~+10 mm, precisión de enfoque 0,05 mm

3) Larga vida útil

4) Múltiples lentes protectores

Máquina cortadora láser de fibra de metal profesional para tubos con tubo circular cuadrado de acero inoxidable al carbono

Máquina cortadora láser de fibra de metal profesional para tubos con tubo circular cuadrado de acero inoxidable al carbono

3.Fuente láser máxima

Maxfotónica MSFC1000w-6000w

1) Calidad de las luces altas

2)Alta potencia y eficiencia

3) Alta confiabilidad y larga vida

4. Embalaje compacto y resistente

Modelo:
TH-P6013
Marca del producto:
TIHI

Estado de Disponibilidad:

Preguntar

Descripción del Producto

Descripción del Producto

1. Amplio rango de sujeción de tubos, tubo redondo: Φ15-Φ230mm
Tubo cuadrado: diámetro 15-230 mm;Diámetro del círculo circunscrito ≤320 mm.Admite el corte de tuberías de diversas formas, como vigas en I, canales de acero, ángulos de acero, tuberías ovaladas, tuberías cintura, tuberías multideformación, etc.

2. El diseño estructural industrial único le otorga máxima estabilidad y mayores cualidades antivibración y amortiguación.

3. Software de corte profesional, apto para procesar todo tipo de tuberías.Mediante la recopilación y el procesamiento de diversa información en tiempo real, se puede lograr un corte de alta precisión y un procesamiento más eficiente.

4. Según la duración del uso del equipo, establezca manualmente el número de tiempos de lubricación automática y los intervalos de tiempo;lubrica automáticamente los rieles guía, deslizadores, engranajes, cremalleras y otros componentes, y recicla y procesa centralmente el aceite lubricante usado.

Parámetros técnicos

N º de Modelo:	TH-6035F	TH-P6022F	TH-P6016	TH-P6013
Potencia del láser:	1kW-6kW	1kW-6kW	1kW-6kW	1kW-6kW
Rango de trabajo	⊘20-⊘350mmx6000mm 250x250mmx6000mm	⊘20-⊘219mmx6000mm 160x160mmx6000mm	∅10-⊘160mmx6000mm 115x115mmx6000mm	⊘15-⊘135mmx6000mm 90x90mmx6000mm
Pista del eje X:	370 mm	350 mm	350 mm	350 mm
Pista del eje Y:	6600 mm	6600 mm	6600 mm	6600 mm
Pista del eje A, B, C:	rotación infinita	rotación infinita	rotación infinita	rotación infinita
Pista del eje Z:	300 mm	300 mm	300 mm	300 mm
Precisión del eje:	0,02 mm	0,02 mm	0,02 mm	0,02 mm
aceleración máxima:	0,8G	0,8G	0,8G	0,8G
Velocidad máxima de ralentí:	80 m/min	80 m/min	80 m/min	80 m/min
Carga máxima de la mesa de trabajo:	1000 kg	350 kg	150 kg	100 kg
Peso neto:	13T	11T	10 toneladas	10 toneladas
Dimensiones (largo x ancho x alto):	9700X2000X2350mm	9700x2000x2350mm	9700x2000x2350mm	9700x2000x2350mm
