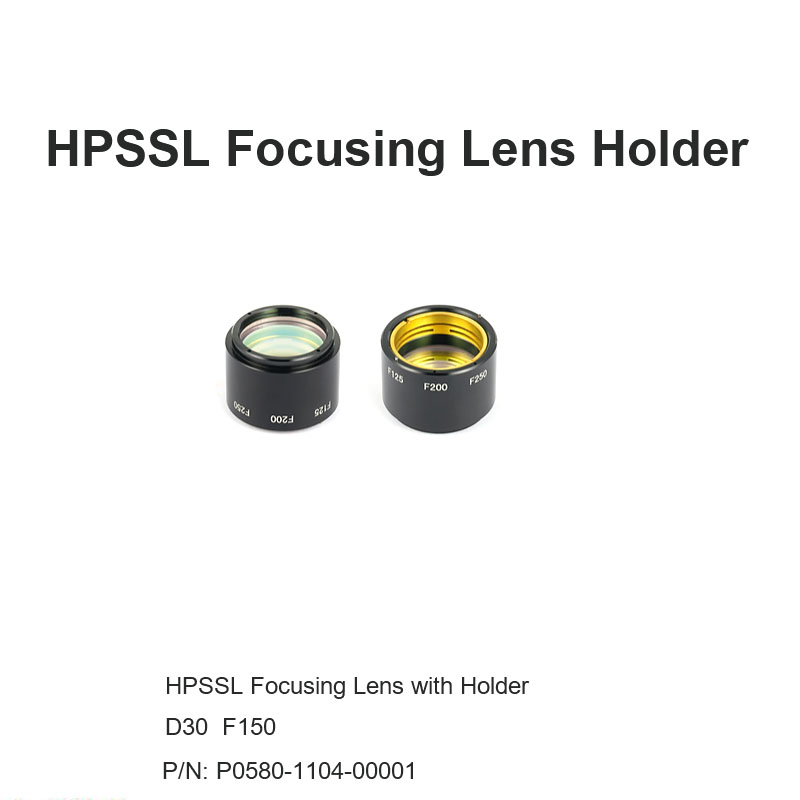

HPSSL Titular de lentes de enfoque D30 F150

Descripción general del producto

Hecho a partir de aleación de aluminio 6061-T6 con un acabado anodizado negro, este soporte acomoda lentes de enfoque de 30 mm de diámetro con una longitud focal de 150 mm , optimizada para longitudes de onda láser de fibra de 1064 nm. Su construcción robusta minimiza la distorsión térmica y la vibración, asegurando un posicionamiento consistente del haz en aplicaciones de corte con láser y soldadura de hasta 8kW . Compatible con los cabezales láser de proseries de HPSSL, presenta canales de enfriamiento integrados y mecanismos de ajuste de precisión para un control de alineación óptica mejorada.

Características del producto

Construcción de aluminio de alta resistencia : la aleación 6061-T6 proporciona una rigidez excepcional con una resistencia a la tracción de 310 MPa , reduciendo la desviación durante las operaciones de corte de alta velocidad.

Capacidad de alineación de precisión : presenta tornillos de ajuste micrométrico con una resolución de ± 0.001 mm para la posición de la lente de ajuste fino, lo que garantiza un enfoque óptimo del haz.

Manejo térmico integrado : incluye canales de enfriamiento anular que mantienen la temperatura de la lente por debajo de los 40 ° C durante la operación continua, evitando los efectos de lente térmica.

Compatibilidad amplia : acepta lentes estándar de 30 mm de diámetro con una longitud focal de 150 mm de fabricantes líderes como II-VI y Edmund Optics.

Aplicaciones de productos

Este soporte de lente de enfoque sobresale en el procesamiento láser de larga duración:

Corte de placas gruesas : permite un corte preciso de acero suave de 8–20 mm y acero inoxidable de 6–15 mm manteniendo la calidad del haz a distancias de trabajo extendidas.

Soldadura con láser : admite la soldadura de alta energía de componentes de metal gruesos en la fabricación automotriz y aeroespacial.

Fabricación de formato grande : ideal para procesar piezas de trabajo grandes donde la distancia focal extendida proporciona una mayor flexibilidad del área de trabajo.

Procesamiento de láser 3D : compatible con sistemas láser robóticos para cortar y soldar geometrías 3D complejas en la industria pesada.

Preguntas frecuentes

P: ¿Cuál es el grosor máximo de la lente que puede acomodar?

R: Acepta lentes con espesores de 5 mm a 10 mm , con una altura total máxima de 15 mm que incluye hardware de montaje.

P: ¿Con qué frecuencia se debe verificar la alineación?

R: Verifique la alineación cada 500 horas operativas o cuando la calidad de corte se deteriore. Use una herramienta de alineación láser para la verificación de precisión.

P: ¿Es compatible con los láseres de Co₂?

R: No, está optimizado para láseres de fibra de 1064 nm . Para los sistemas CO₂ (10,6 μm de longitud de onda), use los titulares de lentes CO₂ especializados de HPSSL.

P: ¿Qué requisitos de enfriamiento tiene?

R: Requiere una velocidad de flujo de refrigerante de 1.5–2L/min a 0.3–0.5MPa de presión. Use agua desionizada con aditivos anticongelantes apropiados para ambientes fríos.
